ECM3503 三相導軌電測儀表
ECM3503三相導軌電測儀表提供高精度的三相電壓、電流、功率等基本測量，并具有分時段用電統計、日存儲、歷史電量統計、需量計算、越限報警、運行信息統計等功能，通過 RS-485 通訊方式與上位機實現數據交換，可實現智能化電量統計管理。
詳細介紹
ECM3503 三相導軌電測儀表是針對商業建筑、市政樓宇、工業自動化、居民用電等低壓用電系統所開發的一款高性價比導軌電測儀表。
ECM3503三相導軌電測儀表，35mm 標準 DIN 導軌安裝，體積小巧，顯示直觀，安裝方便；具有良好的抗電磁干擾，功耗低，穩定性好，使用壽命長等優點；提供高精度的三相電壓、電流、功率等基本測量，并具有分時段用電統計、日存儲、歷史電量統計、需量計算、越限報警、運行信息統計等功能，通過 RS-485 通訊方式與上位機實現數據交換，可實現智能化電量統計管理。
ECM3503 有著廣泛用途，可應用于各智能建筑用電領域、工業用電管理系統及能效管理系統，其典型應用場合有：
● 學校、醫院、住宅、大型商業中心
● 賓館、寫字樓、高檔公寓
● 機場、地鐵等軌道交通
● 工業企業
ECM3503三相導軌儀表型號表
基本功能
主要功能
| 功 能 | 說 明 |
| 基本測量 | 電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率 |
電量統計 | 有功電量統計正向、反向、總和 無功電量統計正向、反向、總和 視在電量統計 分時段電量統計[注 1] 日凍結存儲功能 31 日歷史電量統計記錄 12 月歷史電量統計記錄 10 年歷史電量統計記錄 |
| 分時計費 | 10 時段，4 種分時段，0 時或任意時刻可設 |
| 分時段用電功能 | 12 個時區，20 個日時段表，12 個日時段，90 個特殊日，4 種分時段。 |
| 越限告警 | 支持過壓，欠壓，過流，欠流，過負荷，相序錯誤報警功能 |
| 運行信息統計 | 記錄儀表運行時間和負載運行時間 |
| 需量統計 | 實時功率需量、功率最值需量 |
輸入輸出 | 光脈沖電量統計輸出 電脈沖電量統計輸出 |
通訊方式 | 1 個 RS-485 口 MODBUS 規約或 DL/T645 規約 |
[注 1]復費率功能可選，選擇數據則可顯示，電量統計可顯示 9999999.9。

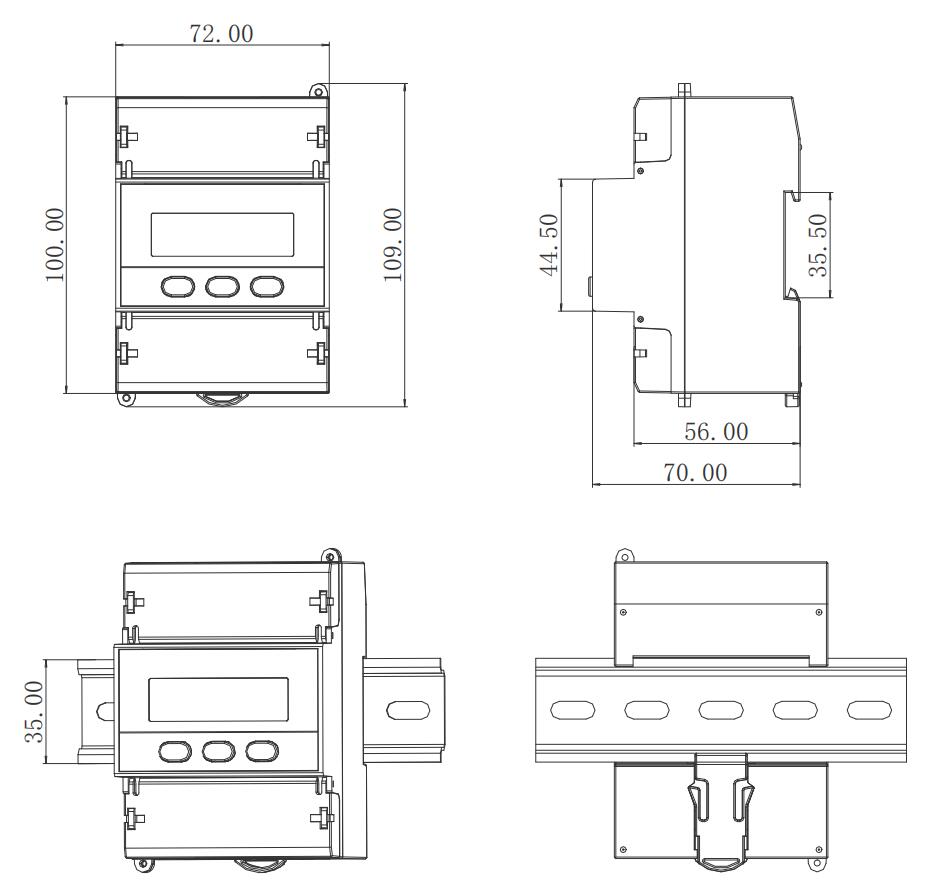

ECM3503 外形及安裝尺寸
單位：mm
