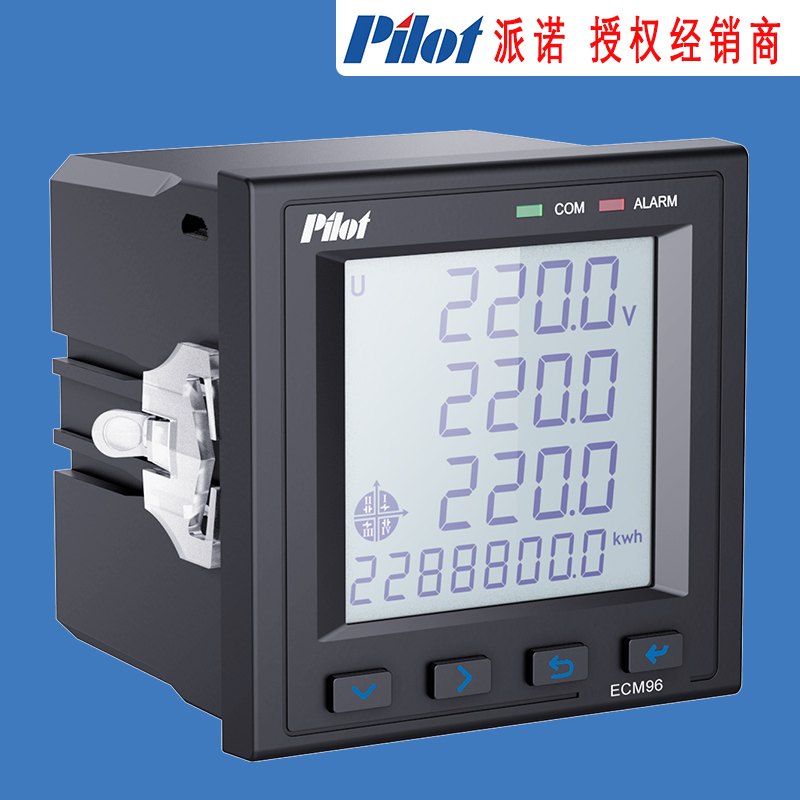

ECM96 智能電測儀表, 主要適用于 AC 650kV（相電壓）以下的高低壓配電系統中的配電柜、開關柜等，可通過 RS485/Modbus 總線通訊，對儀表進行組網管理，實現自動控制。

產品性能完全滿足 GB／T 17215.322-2008 中對有功電能 0.5S 級，以及 GB/T17215.323-2008 中對無功電能 2 級的相關技術要求。

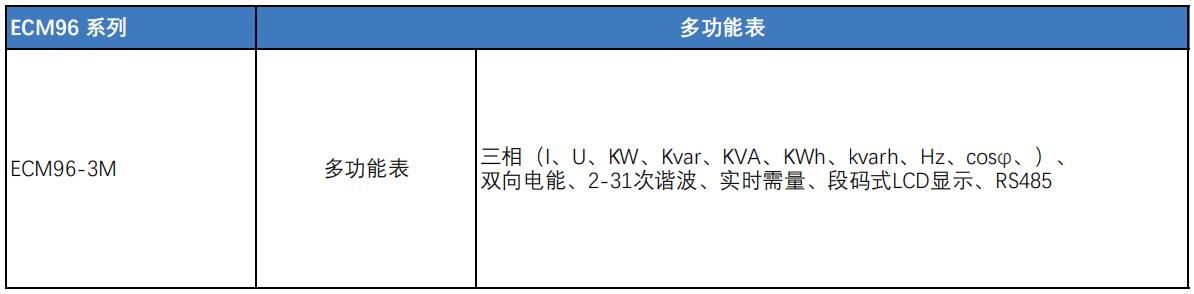

ECM96 系列型號表

產品主要實現如下功能：

● 全電量測量：電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、電壓電流角度

● 電能計量：雙向電能計量

● 需量功能：標配實時需量

● 電能質量：31 次諧波分析，電壓電流含有率、THD，不平衡；

● 最多可選配 6 路有源開關量輸入，4 路繼電器輸出

● 選配定值越限告警：過壓，欠壓，過流，欠流，缺相，頻率過高，頻率過低，功率過高，相序錯誤，開關量 1 動作，開關量 2 動作等 11 種告警

● 標配 1 路 RS485 通訊，Modbus-RTU 協議

● 額定電流 1A/5A 可配置

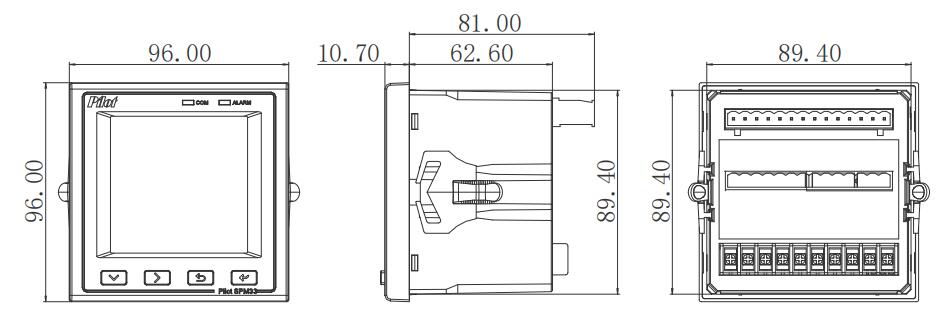

ECM96 系列外形尺寸圖

單位：mm

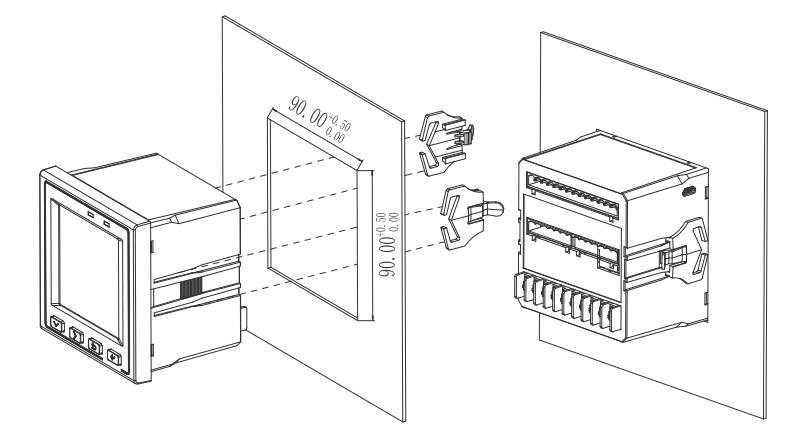

ECM96 系列安裝尺寸圖

單位：mm
