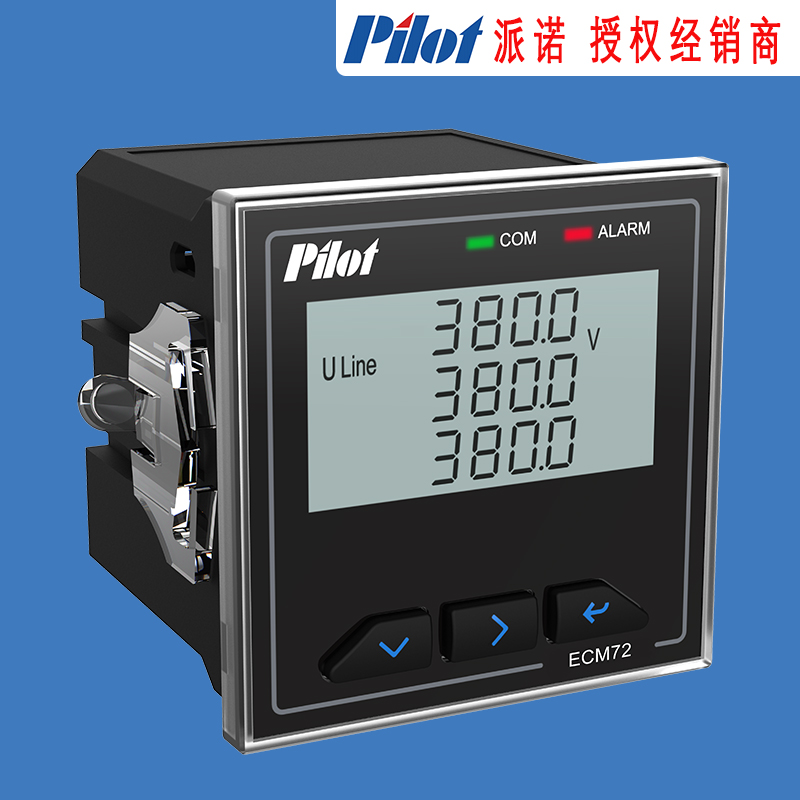

ECM72 智能電測儀表, 主要適用于 650kV 以下的高低壓配電系統中的配電柜、開關柜等，可通過 RS485/Modbus 總線通訊，對儀表進行組網管理，實現自動控制。

產品性能完全滿足 GB／T 17215.322-2008 中有功電能 0.5S 級以及 GB/T17215.323-2008 無功電能 2 級的相關技術要求。

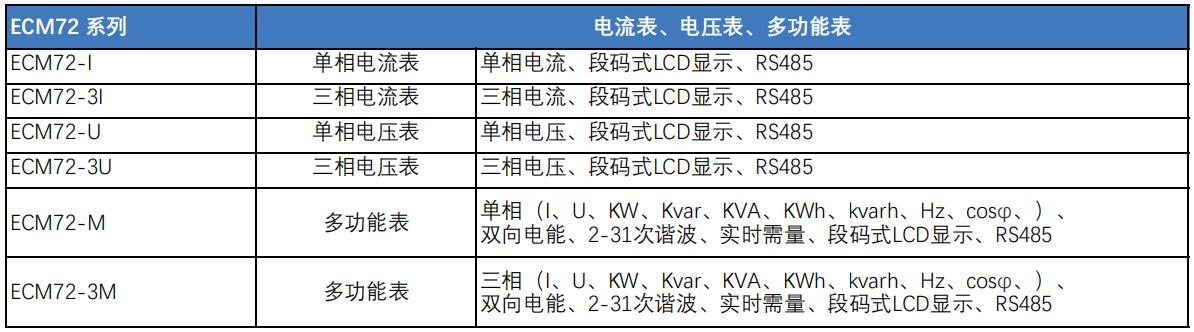

ECM72系列產品型號表

電壓表/電流表主要實現如下功能：

● 單相電流、單相電壓、三相電流、三相電壓測量

● 可選配 1 路 RS485 通訊，Modbus-RTU 協議

● 額定電流 1A/5A 可配置

● 高低壓通用，兼容 3×57.7/100V 和 3×220/380V 額定電壓

● 段碼式 LCD 顯示

多功能表主要實現如下功能：

● 全電量測量：三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、電壓電流角度

● 雙向電能計量

● 需量統計

● 諧波分析，分相電壓諧波含有率（2~31 次）、分相電流諧波含有率（2~31次）、總畸變率

● 電流不平衡度

● 電壓不平衡度、電壓不平衡分量

● 三相電壓電流角度

● 1 路 RS485 通訊，Modbus-RTU 協議

● 可選配 2 路有源開關量輸入，2 路繼電器輸出

● 可選配定值告警功能，過壓，欠壓，過流，欠流，缺相，頻率過高，頻率過低，功率過高，相序錯誤，需量過高，開關量動作 12 種告警

● 額定電流 1A/5A 可配置

● 高低壓通用，兼容 3×57.7/100V 和 3×220/380V 額定電壓

● 段碼式 LCD 顯示

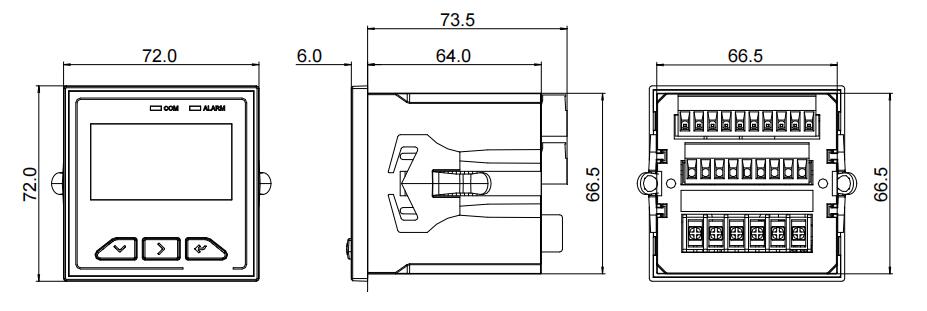

外形尺寸圖

單位：mm

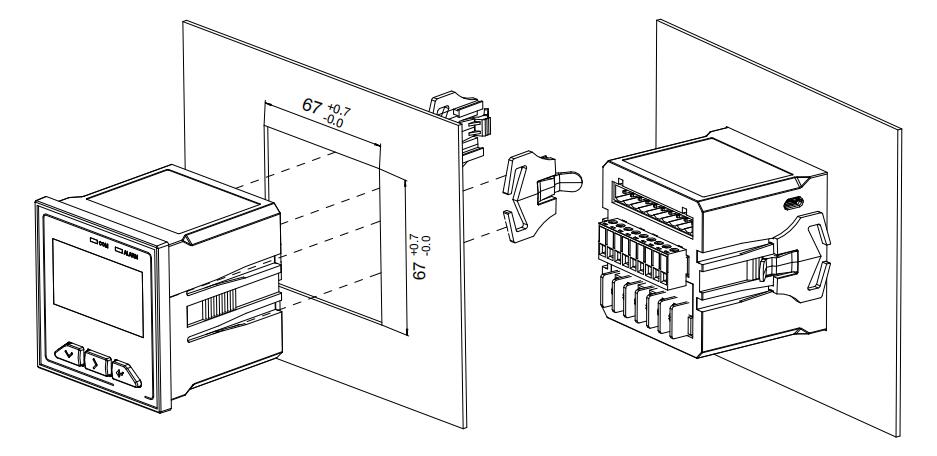

安裝尺寸圖

單位：mm
