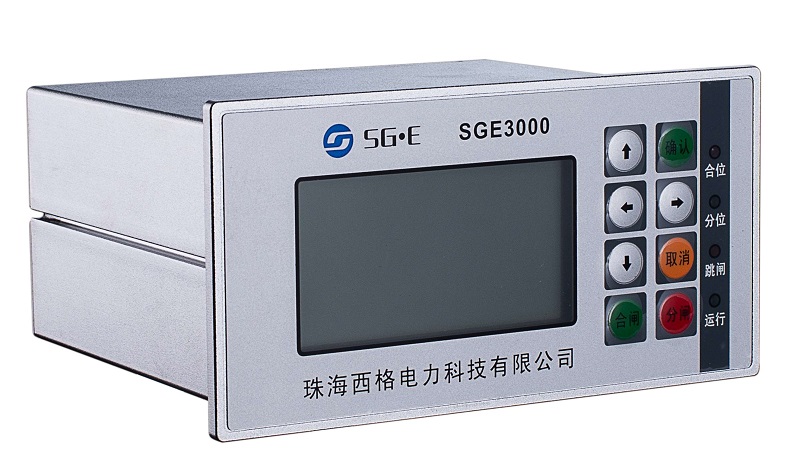

SGE3000微機保護裝置主要是針對環網柜系統應用而開發。它具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、零序過流保護、重合閘、過電壓、低電壓保護及非電量保護跳閘功能， 還具有多電量測量、遙控、遙信等監控功能。

端子圖

注1：“輕瓦斯告警、重瓦斯跳閘、高溫告警、超溫跳閘”不用做百電量保護時，可做普通開關量輸入用。

功能配置

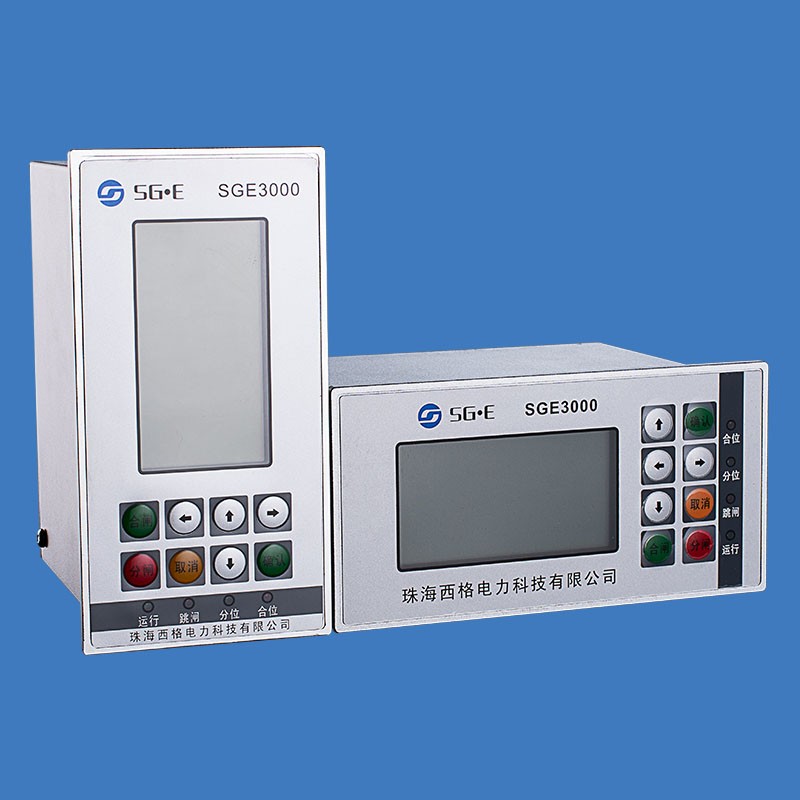

注2：該型號產品可選擇橫向和豎向安裝，根據需要在訂貨予以說明。

功能特點

      SGE3000微機保護裝置采用高集成度、總線不出芯片的微處理器處 理來自電流、電壓互感器的信號，通過數字邏輯運算控制裝置的輸 出。裝置結構緊湊，密封機箱，免維護設計，抗干擾性能好，非常 適合于運行環境較為惡劣、安裝位置有限的環網柜系統。

• 整機采用極低功耗設計技術，保證保護功能在任何條件下可靠 快速啟動。

• 裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條 件。

• 保護配置靈活齊全，各種保護功能均可以通過控制字自由投退。

• 三種 IEC 標準反時限曲線選擇的相間反時限過流保護。

• 具有完善的測控功能，可以測量電壓、電流、有功功率、無功 功率、視在功率、功率因數等電氣參數；提供專門的遙控繼電 器實現遙控功能；具有 7 路開關量輸入回路。

• 采用全中文液晶顯示界面，多層菜單顯示，人機界面極為友好。

• 裝置大容量的非易失存儲器保證記錄 100 次歷史事件記錄，記 錄內容詳細，掉電不丟失數據。

• 裝置具備完善的動靜態自檢功能，在線監視裝置各部分工作狀 況，保證了裝置的工作可靠性。

• 高精度元件及工藝保證裝置的精確性、可靠性及長久的使用壽 命。

• 裝置提供 RS-485 通訊總線接口，并向用戶提供開放的通訊協 議，方便實現 SCADA 功能。

工作環境條件

環境溫度： 工作溫度 -20°C - 60°C

                   存儲溫度 -40°C - 85°C

相對濕度： 5% - 95%

大氣壓力： 70 KPa - 110KPa

海拔高度： 不大于 3500m

電氣技術參數

額定數據:

交流電壓： 100V 或 220V

交流電流： 5A 或 1A

頻 率： 50Hz/60Hz

電 源： AC220（110）V，±20%

            DC220（110）V，±20%

            DC48V，±20%

            DC24V，±20%

過載能力： 電流回路 長期運行------2I_n

                           10s--------------10I_n

                           1s---------------40I_n

功率消耗： 電源功率不大于 5W

                  交流輸入回路不大于 0.5VA/路

測量范圍： 電壓 0.01Un - 2Un

                  電流 0.1In - 20In

                  零序電流 0.01A - 10A

測量精度： 電壓 <0.5%

                  電流 <0.5%

                  零序電流 <0.005A

保護整定范圍： 電流 0- 20In

                        級差 0.01A

                        電壓 0- 2Un

                        級差 0.1V

                        時間 0- 600S

                        級差 0.01S

動作時間：在 1.5 倍定值下所有保護固有動作時間不大于 35ms

開入回路：電壓類型可定制，電流消耗 2mA

開出接點：觸點可連續通過 DC220V，5A 電流

通訊接口：RS-485，背后端子總線接口，為可選配置。

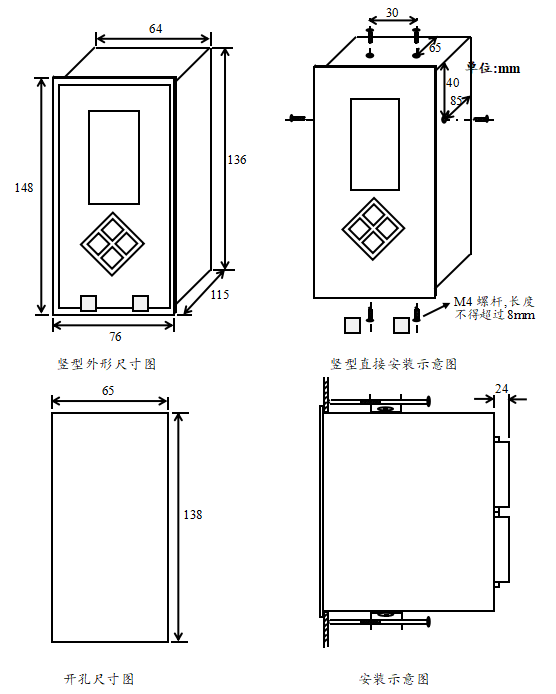

外形與開孔尺寸圖
