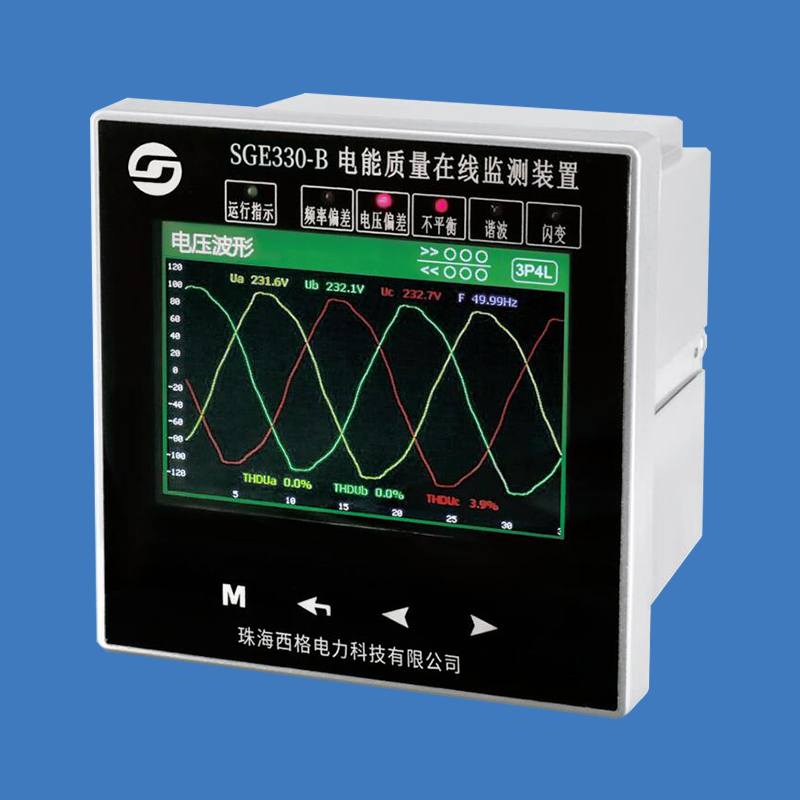

SGE330-B 電能質量監測裝置（以下簡稱儀表）為新一代高精度智能電力儀表，集測量、電能計量、電能質量分析、電力故障事件記錄、開關量輸入、開關量輸出、通訊于一體。該系列儀表具有人機界面友好、易于操作使用、變比可設定，支持 Modbus-RTU 通訊協議，主要適用于發電廠、變電站等低壓配電系統中。

      使用該儀表，在測量基本電量數據的同時，可對電力質量進行分析和記錄，為電網運行情況提供診斷依據，指導客戶對電力設施進行預防性維護，從而提高電氣系統和設備的可用性及可靠性，減少電能損耗，顯著提高經濟效益。

產品特點

• 采用三相自供電技術，無需外接供電電源，可自動適應斷相、無中性線等情形。

• 0.2/0.2s 級高精度，真有效值測量，能準確測量失真波形。

• 采用工規 3.5 寸彩色點陣液晶屏，像素密度高達 180ppi,顯示內容細膩豐富，界面直觀友好。

• 操作界面采用桌面圖標+可視化列表視圖+觸摸按鍵，操作方式比傳統電力儀表簡單直觀。

• 支持中英文雙語，滿足不同使用場合。

• 可測量電力網絡中的電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等電量參數。

• 可顯示三相電壓平均值、三相電流平均值、三相電流加權值。

• 可記錄三相電壓、三相電流、有功功率最大最小值。

• 可記錄最大需量和當前需量。

• 可計量四象限電能。

• 支持備用電能計量。

• 支持 12 時段 4 種費率的分時電能計量；支持月電能統計。

• 具備高精度實時時鐘，走時誤差小于 0.5 秒/天，斷電可維持 5 年以上準確走時。

• 可測量電力網絡中電壓、電流的 2-31 次諧波含有率，總諧波畸變率（THD），奇次總諧波畸變率(TOHD)、偶次總諧波畸變率(TEHD)、總諧波因子（THF），可顯示諧波棒圖，支持棒圖量程標尺自動調節。可顯示列表數據及頻譜圖。

• 可測量電力網絡中電壓波峰因子、電流 K 因子、電壓偏差率、頻率偏差。

• 可測量電力網絡中電壓、電流正序，負序，零序，不平衡度等電網質量參數。

• 可在線實時顯示電壓、電流波形，波形幅值標尺自動調節。（本儀表采用實時連續高速采樣，用戶可觀察到電網波形微觀動態，例如尖峰脈沖、浪涌、晃電等等均可以直觀的觀察到）。

• 可測量相位角、顯示矢量圖。

• 支持 10000 條事件記錄功能，自動記錄電壓驟升、驟降、上電、中斷等事件，支持事件回放。

• 可擴展 3 路 DI 輸入，可用于實現遙信功能。

• 可擴展 3 路繼電器干接點輸出（DO）模塊，可用于報警信號輸出或遙控功能。

• 可擴展 3 路變送輸出，規格可設置為 0～10 mA、0～20 mA、4mA～20mA。（默認 4mA～20mA。）

• 可擴展 RS-485 通訊接口、MODBUS-RTU 通訊協議，波特率 1.2k～19.2k 可設置（默認 19.2kbps），用于傳輸實時電量參數。

• 支持上電自檢功能，若硬件存在故障會提示故障碼。

• 采用獨立看門狗監控程序運行，即使在惡劣的使用條件下也不會死機。

• 具備多重自保護機制，實時監測儀表內部電壓、溫度等參數，超過 73 攝氏度時儀表進入低功耗工作模式，此時儀表顯示屏亮度降低，CPU 運算頻率降低，外設功能暫停防止儀表熱失控，但測量和電能計量功能不受影響。

• 采用超薄外殼，殼體深度僅 45mm, 節省柜體空間。

• 采用金屬夾持件，緊固件可免螺絲刀安裝，安裝方式，牢固、簡單、可靠。

• 前面板采用密封設計，配備防水圈，可滿足 IP54 防護等級要求。

• 強弱電接線端子具備防呆設計，接線使用更安全。
