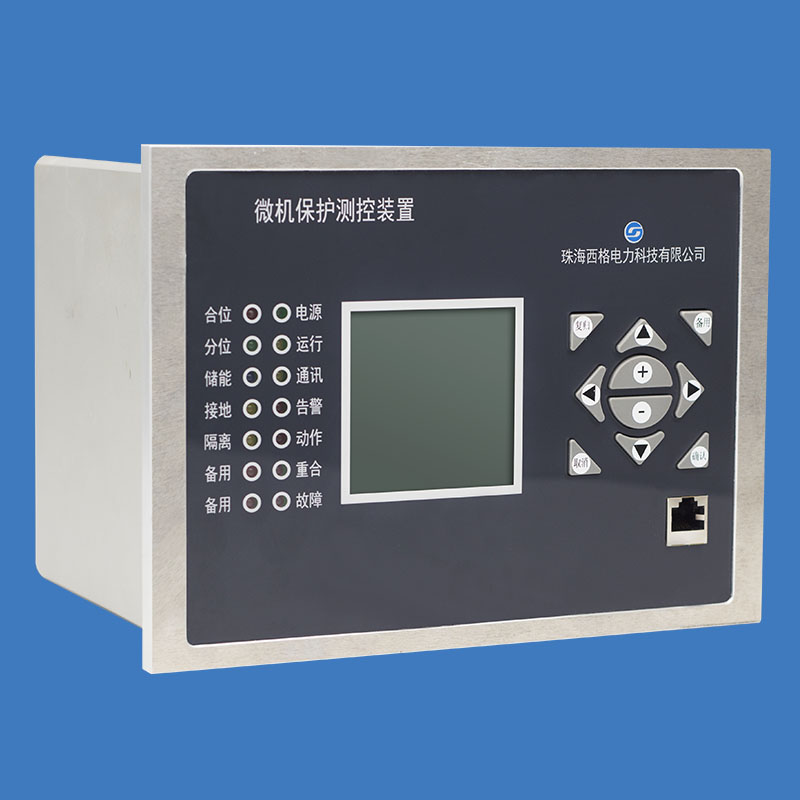

SGE300FD-CA系列微機綜合保護測控裝置，主要用于35kV及以下電壓等級，中性點非直接接地系統或經電阻接地系統的綜合保護、自動控制及測量。

工作電壓可選： DC24V、 DC48V、AC/DC110V、 AC/DC220V；

功能配置可選：SGE300FD-CA1綜合保護

                        SGE300FD-CA2備自投裝置

                        SGE300FD-CA3PT保護

                        SGE300FD-CA4PT并列裝置

                        SGE300FD-CA5電動機保護

通訊規約可選：101、 103、 104、 Modbus

技術特點

• 該微機保護測控裝置，安裝方式靈活，可以集中配屏安裝，也可以分散安裝到高壓開關柜，構成分布式系統。以RS485總線通信網相連，網內信息共享，可以方便進行運行狀態監控，電度積分計量，小電流接地故障選線，電壓無功調節控制等功能，大大減少了電纜鋪設量，降低了二次設備投資，減輕了CT、PT負荷，降低了系統維護工作量和施工難度。

• 各保護測控裝置，各獨立保護元件，系統層面上互聯互通，信息資源共享，但不影響它們功能上相互獨立，于各自的工作環境和領域內發揮獨立的作用，其中一個元件出問題，不影響其它元件或其它裝置的正常運行，整體可靠性高。

• 各保護測控裝置，各獨立保護元件，功能上既相互獨立，又緊密相連，通過相互之間的配合，可以實現內部保護元件及功能元件之間相互啟動和閉鎖，無需任何外部連接，如：重合閘、備自投等。

• 硬件資源可擴展設計，獨立操作回路外掛，極端情況下可以操作多個操作回路控制不同的斷路器；另外可以通過外電路擴展開入量個數，應對開入量較多的場合，這一切只需在屏柜端子排上增加硬件模塊即可，方便、實用、快捷。

• 雙網通訊，支持DL/T667-1999(IEC-60870-5-103) 電力行業通用標準。

• 金屬全封閉機箱，傳統后接線設計，裝置整體抗干擾能力強。

• 采用高性能16位工業微處理器，嵌入式實時操作系統設計，軟件功能擴展方便，可維護性好。

• 友好的人機界面設計，全漢化液晶顯示，分級功能菜單，清晰明了，顯示信息齊全，可以全面顯示模擬量幅值、相位、諧波信息，監視開入量狀態。

• 定值及參數整定分設不同管理權限，簡單集約化的口令設計，操作整定方便且不容易出錯，安全保密性好。

• 12位24點A/D同步交流采樣，高速硬件乘法器，保證了模擬量測量精度，提高了保護的可靠性；也很好的實現了功率、積分電度的精確計量。

• 先進的故障錄波設計，按照comtrade標準格式對故障數據進行錄制，按103標準規約傳送到后臺，產品嚴格按照標準化設計，方便與其他設備接口。

• 完善的自檢功能，自檢出錯告警。

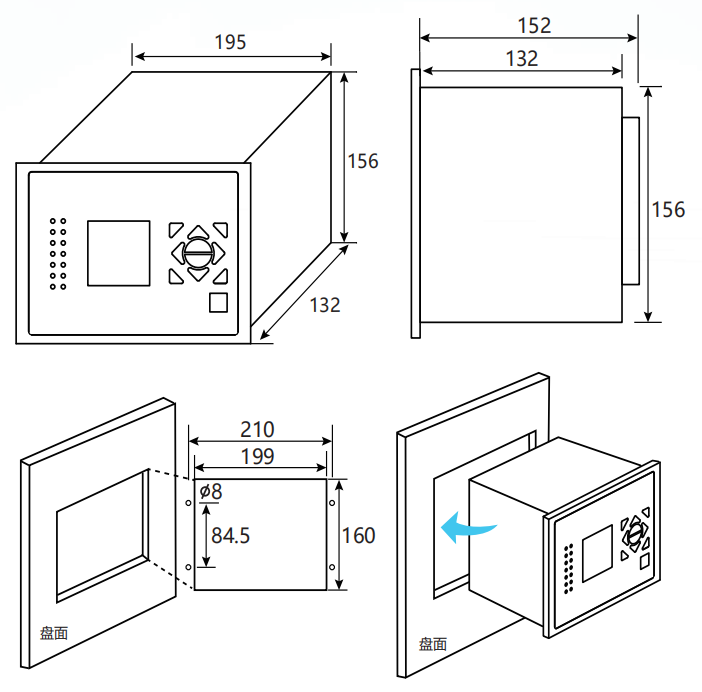

外形與開孔尺寸圖
