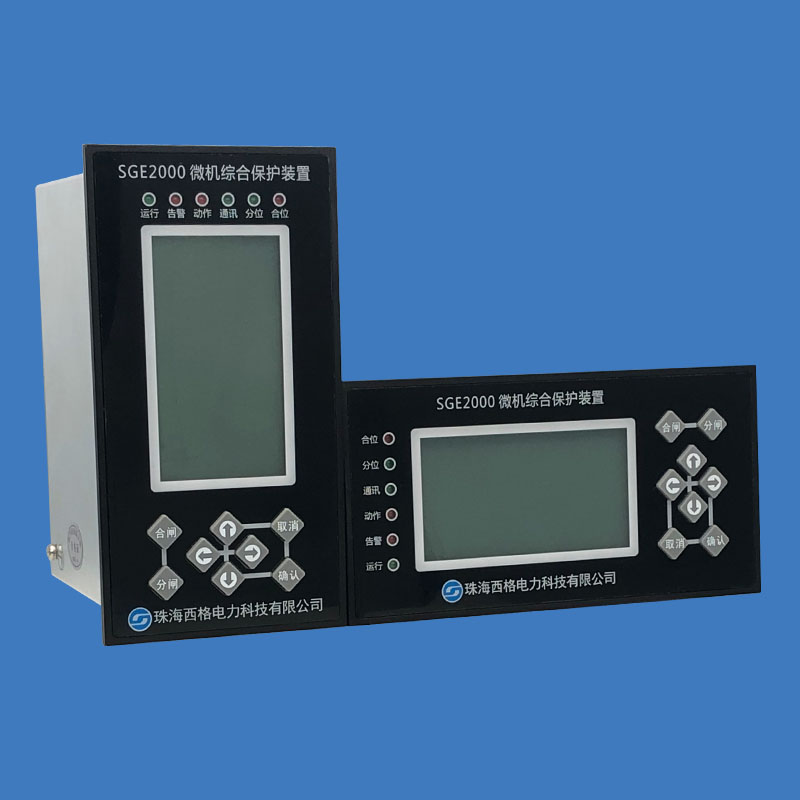

SGE2000Ⅱ系列微機保護裝置是SGE2000的升級款，是針對環網柜系統應用而開發。具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、零序過流保護、重合閘、過電壓、低電壓保護及非電量保護跳閘功能，還具有多電量測量、遙控、遙信等監控功能。

功能特點

      SGE2000二代繼電保護裝置采用高集成度、總線不出芯片的微處理器處理來自電流、電壓互感器的信號，通過數字邏輯運算控制裝置的輸出。裝置結構緊湊，密封機箱，免維護設計，抗干擾性能好，非常適合于運行環境較為惡劣、安裝位置有限的環網柜系統。

1、整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。

2、裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條件。

3、保護配置靈活齊全，各種保護功能均可以通過控制字自由投退。

4、三種IEC標準反時限曲線選擇的相間反時限過流保護。

5、具有完善的測控功能，可以測量電壓、電流、有功功率、無功功率、視在功率、功率因數等電氣參數；提供專門的遙控繼電器實現遙控功能；具有7路開關量輸入回路。

6、采用全中文液晶顯示界面，多層菜單顯示，人機界面極為友好。

7、裝置大容量的非易失存儲器保證記錄100次歷史事件記錄，記錄內容詳細，掉電不丟失數據。

8、裝置具備完善的動靜態自檢功能，在線監視裝置各部分工作狀況，保證了裝置的工作可靠性。

9、高精度元件及工藝保證裝置的精確性、可靠性及長久的使用壽命。

10、裝置提供RS-485通訊總線接口，并向用戶提供開放的通訊協議，方便實現SCADA功能。

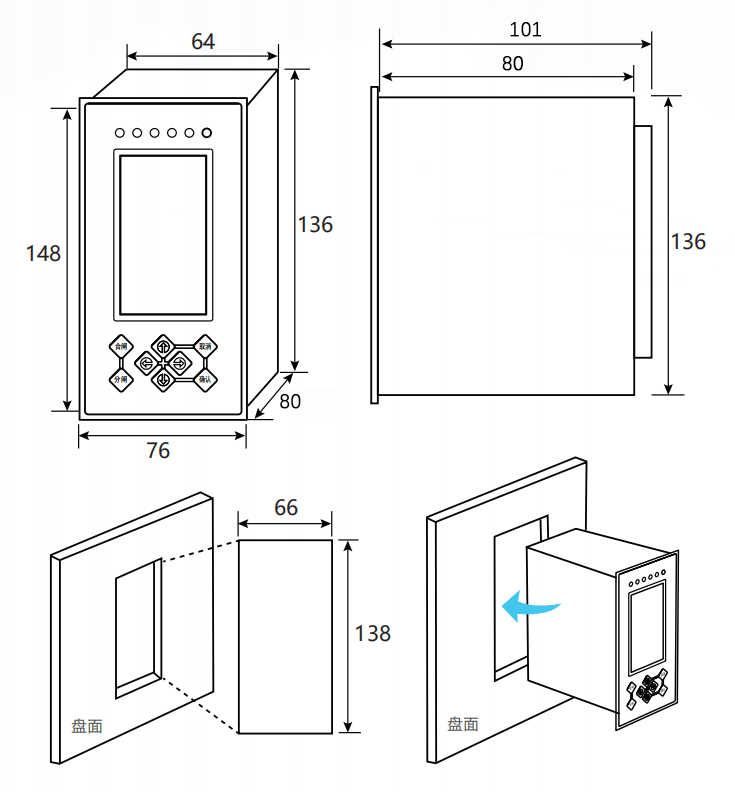

外形與開孔尺寸圖
